渦街流量計

LU係列渦街流量計溫壓補償，渦街流量計是基於卡門渦街原理而研製成功的一種具有******ling先水平的新型流量計。自七十年代以來得到了迅速發展，據有關資料顯示，現在日本、歐美等發達地區

產品描述：

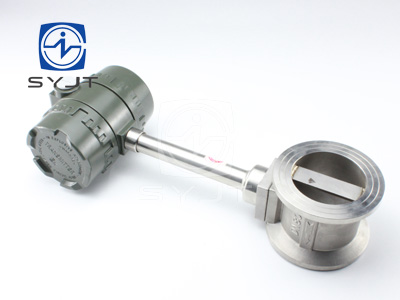

LU係列渦街流量計帶溫壓補償

渦街流量計是基於卡門渦街原理而研製成功的一種具有******水平的新型流量計。自七十年代以來得到了迅速發展，據有關資料顯示，現在日本、歐美等發達地區使用渦街流量計的比例大幅度上升，己廣泛應用於各個領域，將在未來流量儀表中占主導地位，由於它具有其它流量計不可兼得的優點，是孔板流量計理想的替代產品。

主要技術指標
1.無可動部件，運行可靠，性能較好，使用壽命長。
2.測量被測流體，不直接接觸傳感器，性能穩定。
3.輸出信號是與流量成正比的脈衝信號或輸出4~20mA標準電流信號。
4.壓力損失較少，故比差壓流量計具有節能特點。
5.測量量程比大，可達1：10。而差壓式隻有1：3。
6.結構簡單而牢固，安裝方便，維修費用少。
本係列本安防爆型產品經儀器儀表防爆安全監督檢驗站(NEPSI)檢驗認可，符合地區標準GB3896.1/4-83的規定，其防爆標誌為ExibⅡCT1-6，防爆合格證為CXB00285。本產品與關聯設備-安全柵配合使用構成本安全防爆係統後，可應用於相應爆炸性危險場所。用戶在現場安裝使用，須注意下列事項：
產品外殼設有接地端子，用戶在使用產品時，須可靠接地；
本安型渦街流量傳感器須***與經防爆檢驗機構認定的安全柵配接才能構成本安防爆係統；
傳感器與安全柵本安端之間的連接電纜為三芯屏蔽電纜(電纜有絕緣護套)芯線截麵0.5mm2。其屏蔽層在安全場所單端接地，其電纜布線盡可能排除電磁幹擾的影響並使電纜分布參數控製在0.05F之內；
選型

內徑 (mm)	0.7MPa	0.8Mpa	0.9MPa	1.0MPa	1.1MPa	1.2MPa
25	28-290 kg/h	30-320 kg/h	32-360 kg/h	33-390 kg/h	34-425 kg/h	36-460 kg/h
32	47-470 kg/h	49-530 kg/h	52-585 kg/h	54-640 kg/h	56-700 kg/h	59-750 kg/h
40	73-740 kg/h	77-830 kg/h	81-910 kg/h	85-1000 kg/h	88-1090 kg/h	92-1170 kg/h
50	0.110-1.160	0.120-1.290	0.130-1.430	0.130-1.560	0.140-1.700	0.140-1.84
65	0.190-1.950	0.200-2.180	0.210-2.410	0.220-2.640	0.230-2.870	0.240-3.100
80	0.290-2.960	0.310-3.300	0.320-3.650	0.640-4.000	0.350-4.350	0.370-4.700
100	0.460-4.620	0.480-5.160	0.510-5.710	0.530-6.250	0.550-6.800	0.570-7.340
125	0.710-7.220	0.750-8.060	0.790-8.920	0.830-9.770	0.860-10.60	0.900-11.50
150	1.020-10.40	1.080-11.60	1.140-12.80	1.190-14.10	1.240-15.30	1.390-16.50
200	1.820-18.50	1.920-20.60	2.020-22.80	2.120-25.00	2.200-27.20	2.290-39.40
250	2.840-28.90	3.010-32.30	3.160-35.70	3.130-39.10	3.440-42.50	3.580-45.90
300	4.100-41.60	4.330-46.40	4.550-51.40	4.770-56.30	4.950-61.20	5.160-66.10
350	5.570-56.60	5.900-63.20	6.200-70.00	6.490-76.60	6.740-83.30	7.020-89.90
400	7.280-74.00	7.700-82.60	8.100-91.40	8.480-100.0	8.800-108.8	9.170-117.4
450	9.210-93.60	9.740-104.5	10.20-115.6	10.70-126.6	11.10-137.7	11.60-148.6
500	11.40-115.5	12.00-129.0	12.70-142.8	13.30-156.3	13.80-170.0	14.30-183.5
600	16.40-166.3	17.30-185.8	18.20-205.6	19.10-225.0	19.80-244.8	20.60-264.2
700	22.30-226.4	23.60-252.8	24.80-280.0	26.00-306.3	27.00-333.2	28.10-359.7
800	29.10-295.7	30.80-330.2	32.40-365.4	33.90-400.0	35.20-435.2	36.70-469.8
900	36.90-374.2	39.00-418.0	41.00-462.5	42.90-506.3	44.60-550.8	46.40-594.5
1000	45.50-462.0	48.10-516.0	50.60-571.0	53.00-625.0	55.00-680.0	57.30-734.0
1200	65.50-655.3	69.30-743.0	72.90-822.2	76.30-900.0	79.20-979.2	82.50-1057

測量氣體(工作狀態)體積流量的選型

內徑 (mm)	0.1MPa	0.2MPa	0.3MPa	0.4MPa	0.5MPa	0.6MPa
25	15-80kg/h	18-115kg/h	20-150kg/h	23-185kg/h	25-220kg/h	27-255kg/h
32	24-130kg/h	30-190kg/h	34-245kg/h	37-300kg/h	41-360kg/h	44-415kg/h
40	38-200kg/h	46-295kg/h	52-385kg/h	58-475kg/h	64-560kg/h	68-650kg/h
50	59-315kg/h	72-460kg/h	82-600kg/h	91-740kg/h	0.100-0.880	0.110-1.020
65	0.100-0.530	0.12-0.775	0.138-1.010	0.154-1.250	0.170-1.480	0.180-1.720
80	0.152-0.800	0.183-1.170	0.210-1.550	0.233-1.895	0.260-2.200	0.270-2.600
100	0.237-1.255	0.286-1.850	0.328-2.400	0.364-2.960	0.400-3.500	0.430-4.100
125	0.370-1.960	0.448-2.860	0.512-3.750	0.569-4.650	0.630-5.470	0.670-6.360
150	0.533-1.960	0.645-4.120	0.738-5.400	0.819-6.660	0.900-7.880	0.960-9.160
200	0.948-5.010	1.150-7.130	1.310-9.600	1.460-11.80	1.600-14.00	1.710-16.30
250	1.480-7.830	1.790-11.40	2.050-15.00	2.280-18.50	2.500-21.90	2.670-25.40
300	2.130-11.30	2.580-16.50	2.950-21.60	3.280-26.60	3.600-31.50	3.840-36.60
350	2.900-15.35	3.510-22.40	4.020-29.40	4.460-36.30	4.900-42.90	5.230-50.00
400	3.790-20.00	4.580-29.30	5.250-38.40	5.830-47.40	6.400-56.00	6.830-65.10
450	4.800-25.40	5.800-37.10	6.640-48.60	7.370-60.00	9.100-70.90	8.650-82.40
500	5.920-31.30	7.160-45.80	8.200-60.00	9.100-74.00	10.00-87.50	10.70-101.8
600	8.530-45.10	10.30-65.90	11.80-86.40	13.10-106.6	14.40-126.0	15.40-146.5
700	11.60-61.40	14.00-90.00	16.10-117.6	17.80-145.1	19.60-171.5	20.90-200.0
800	15.20-80.20	18.30-117.2	21.00-153.6	23.30-190.0	25.60-224.0	27.30-260.5
900	19.20-101.5	23.20-148.4	26.60-194.4	29.50-240.0	32.40-283.5	34.60-330.0
1000	23.70-125.3	28.60-183.2	32.80-240.0	36.40-296.0	40.00-350.0	42.70-407.0
1200	34.10-180.5	41.30-263.8	47.20-345.6	52.40-426.3	57.60-504.0	61.50-586.1
